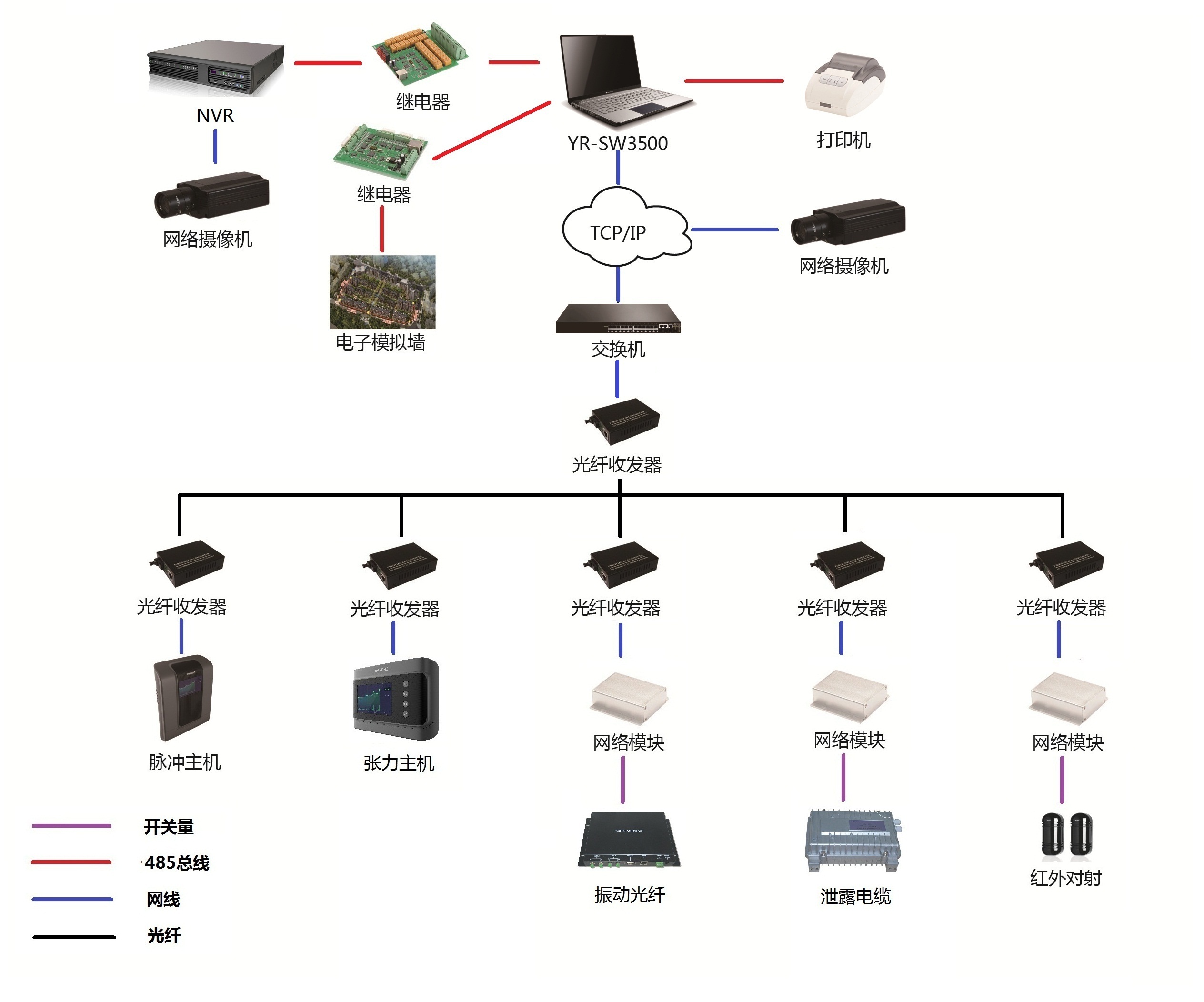

方案一
周界前端設備（脈沖圍欄主機/張力圍欄主機/泄露電纜主機/振動光纖主機）采用網絡通訊，通過光纖收發器接入交換機，并使用網絡單機控制軟件SW3500進行集中管理。
系統架構圖：

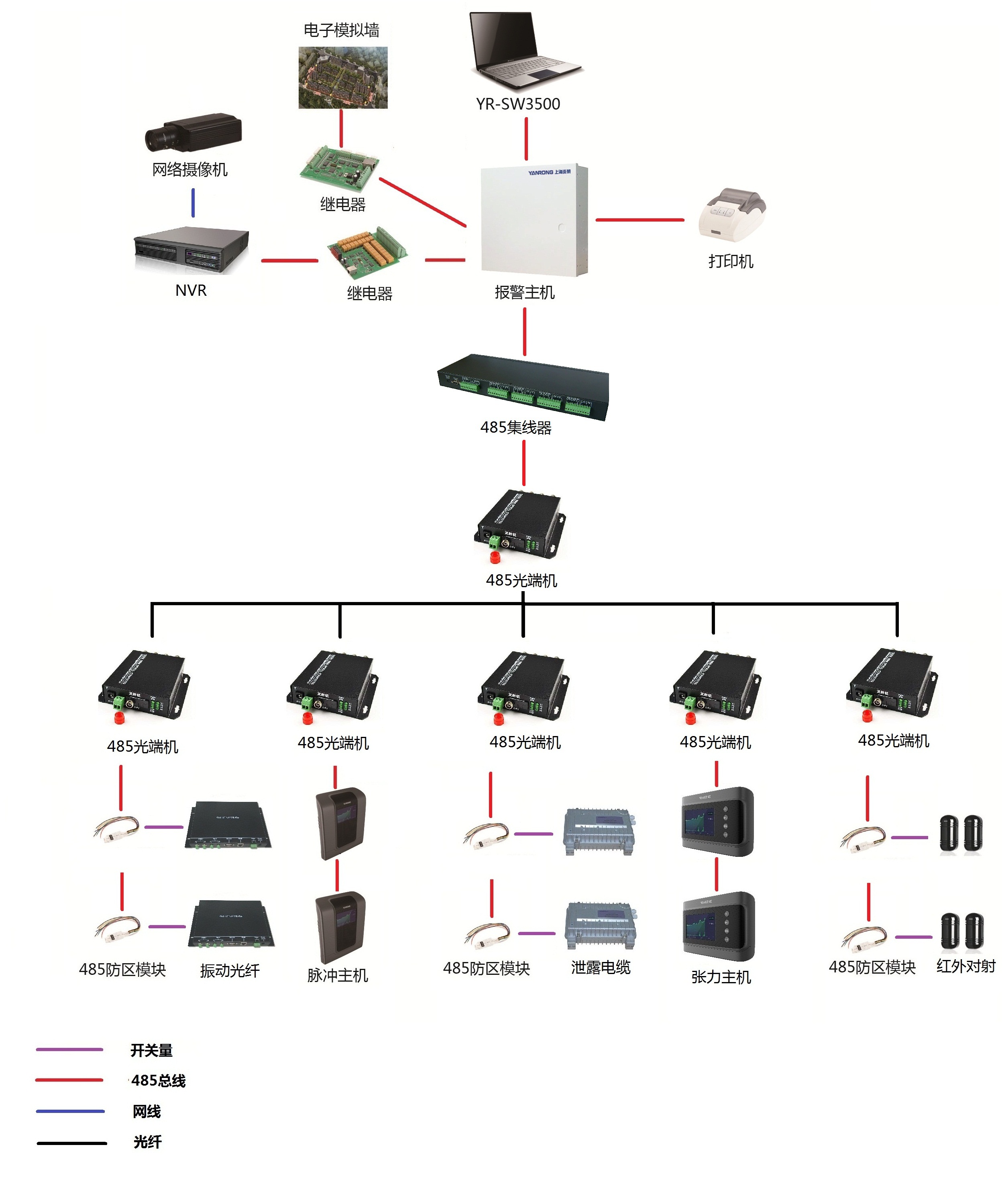

方案二
周界每0.6~1公里放置一臺485光端機，這0.6~1公里區域內的前端設備（脈沖圍欄主機/張力圍欄主機/泄露電纜主機/振動光纖主機），通過RS485總線的方式接入到485光端機上。485光端機通過光纖匯聚到中心控制室，接入報警主機，并通過網絡單機控制軟件SW3500進行集中管理。
系統架構圖：

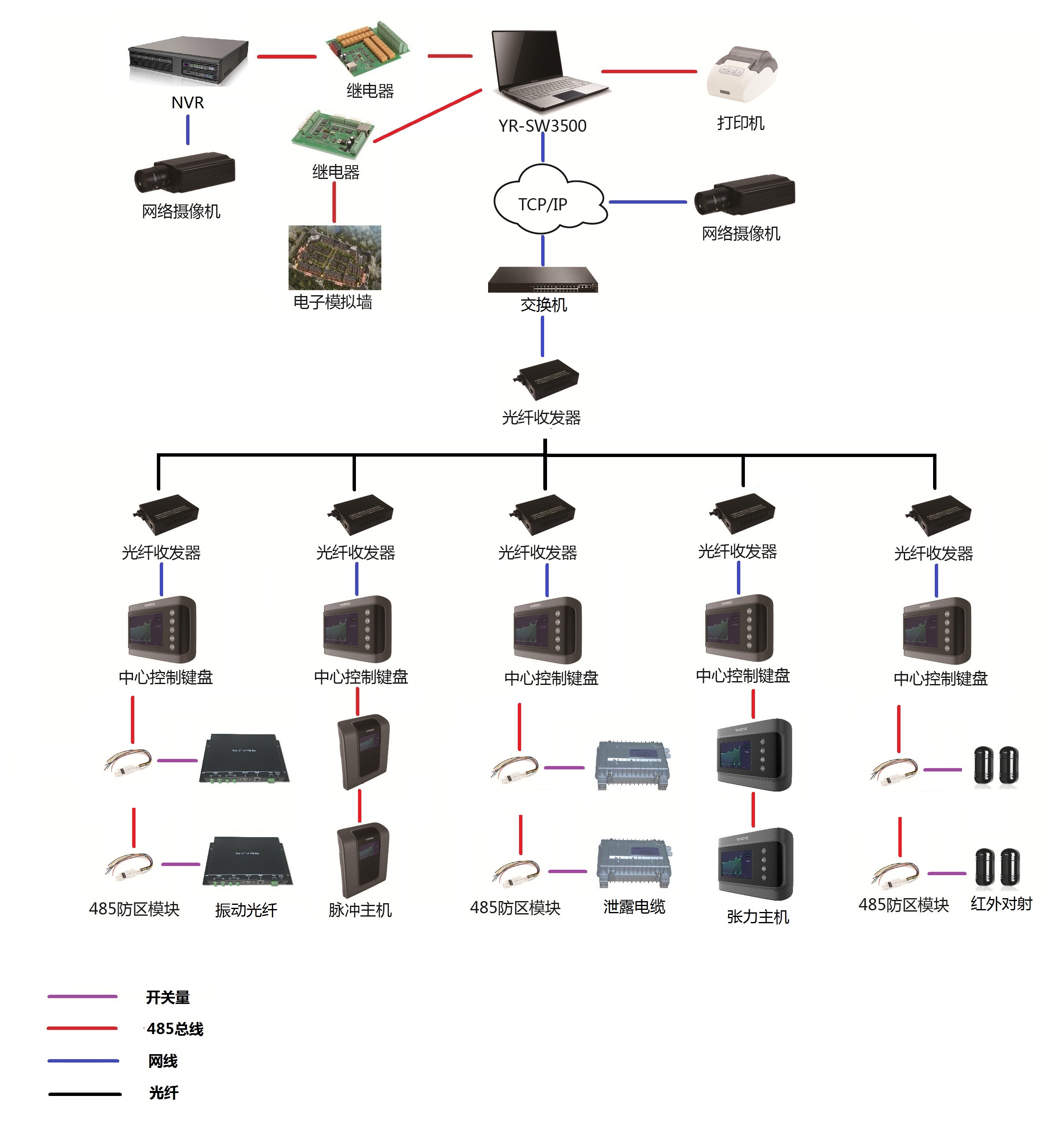

方案三
周界每0.6~1公里放置一臺中心控制鍵盤，這0.6~1公里區域內的前端設備（脈沖圍欄主機/張力圍欄主機/泄露電纜主機/振動光纖主機），通過RS485總線的方式接入到中心控制鍵盤，中心控制鍵盤通過光纖收發器接入交換機，并使用網絡單機控制軟件SW3500進行集中管理。
系統架構圖：
